YM-ZDXBJ-4自動茶餅機使用安裝說明書

雙料斗（版本：V1.6）

簡介

我公司雙料斗全自動茶葉壓餅機，自動蒸汽、自動稱重、自動壓餅，并且精確到克并在原來的基礎上增加了雙斗下料可以同時混料、輪流下料功能分裝更精準,集成蒸汽機真正實現一機多能，模具可跟需求定制。輕松節約多名勞動力。該機操作簡單，重量2.5-10g可調，主要應用于各類茶葉、花草茶、保健茶及部份食品如海帶等。

1、 模具標準對照表：

2、 技術參數：

感謝您選購自動小茶餅壓餅機，為保證您安全、正確、高效地使用本設備，使用前請您仔細閱讀說明書。

一、使用注意事項

請?jiān)谑褂帽緳C(jī)前詳細閱讀本說明書，嚴格按照說明書中的使用方法操作，否則可能會給本機造成損害或危及您或他人的人身、財產安全。

★使用前應檢查

1、檢查接入電壓為三相五線380V；

2、檢查設備線路相系是否有接正確；

3、檢查設備進水是否打開；

4、油箱蓋空氣孔是否有打開

5、開啟設備電源查看屏幕各項模塊是否正常運作

6、長期未使用壓餅機，請您詳細操作請參閱“保養與維護”一章的內容。

★安全規則

1、 切勿讓兒童觸及設備，否則可能發生危險。

2、切勿在壓餅機附近使用或貯存諸如發膠、油漆、汽油等可燃性氣體和液體，否則可能發生火災。

3、若發生異常情況，如異常噪音、氣味、煙霧、漏電等現象，請立即切斷電源，然后與公司售后技術人員聯系、切勿自行修理設備。

4、在不使用壓餅機時請關閉電源同時關閉閘刀開關。

5、在液壓模塊工作的時候勿將手或棍棒物置入模塊室內，否則大壓力的液壓缸會對您造成傷害

6、在雷雨天氣，請斷開空氣開關電源，否則閃電可能使本壓餅機受損。

7、切勿拉扯電源線，電源線損壞會引起嚴重電擊。

二、使用須知

不要將本設備置于高溫、高溫環境，因?yàn)檫@樣可能會使設備過熱或短路導致?lián)p壞

三、機件說明

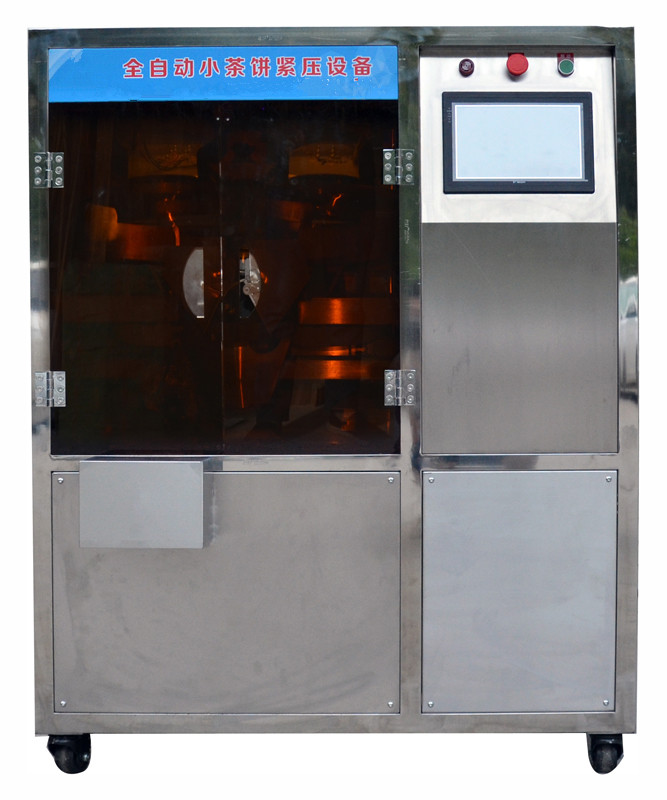

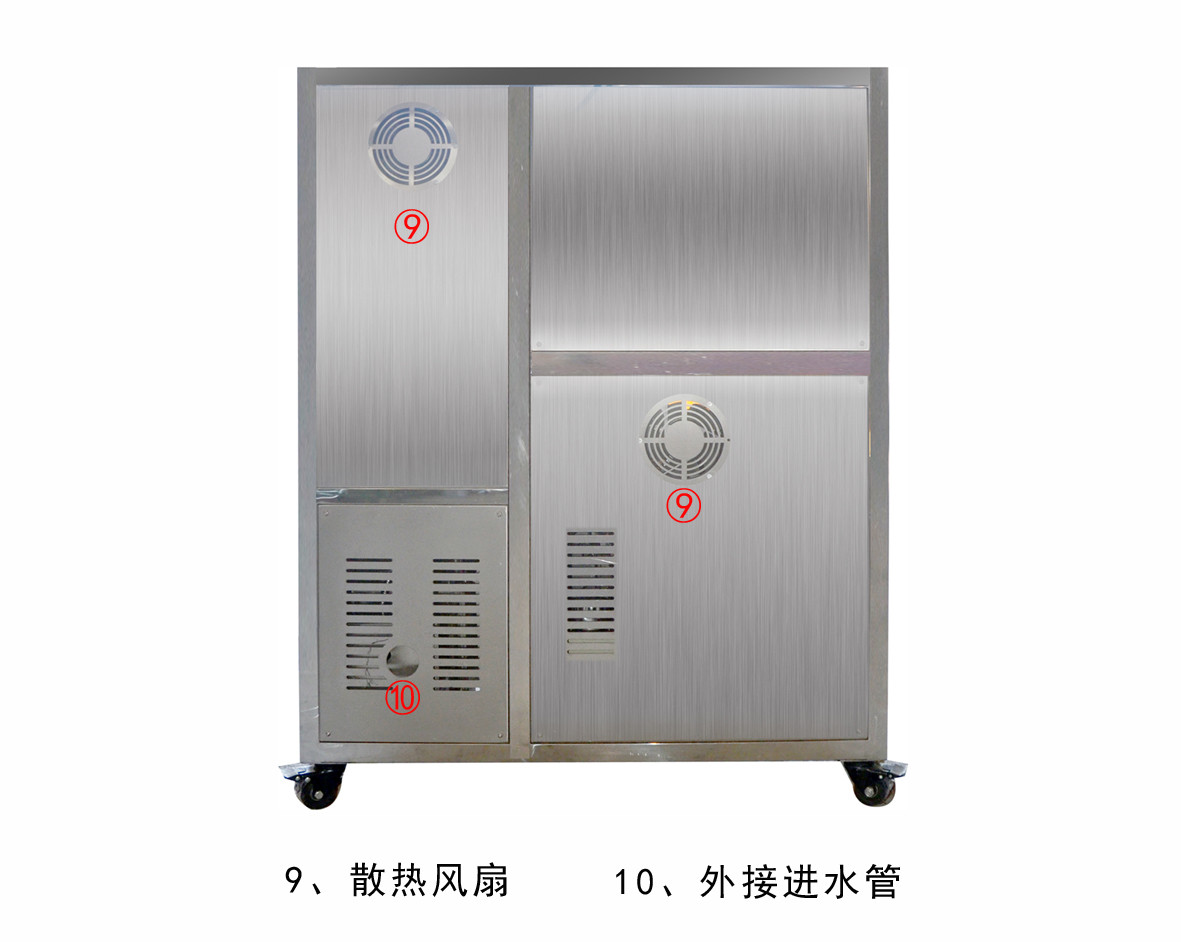

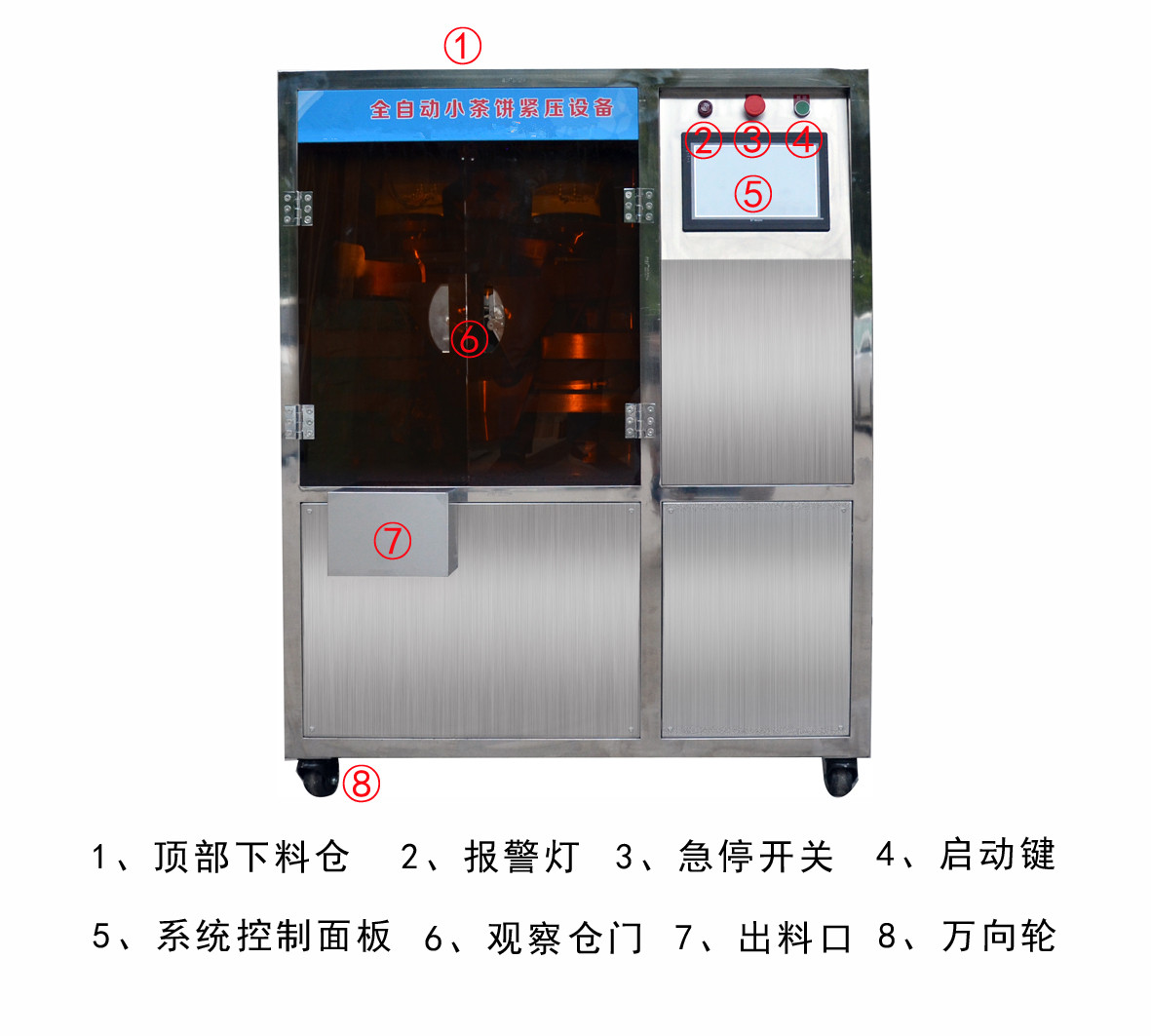

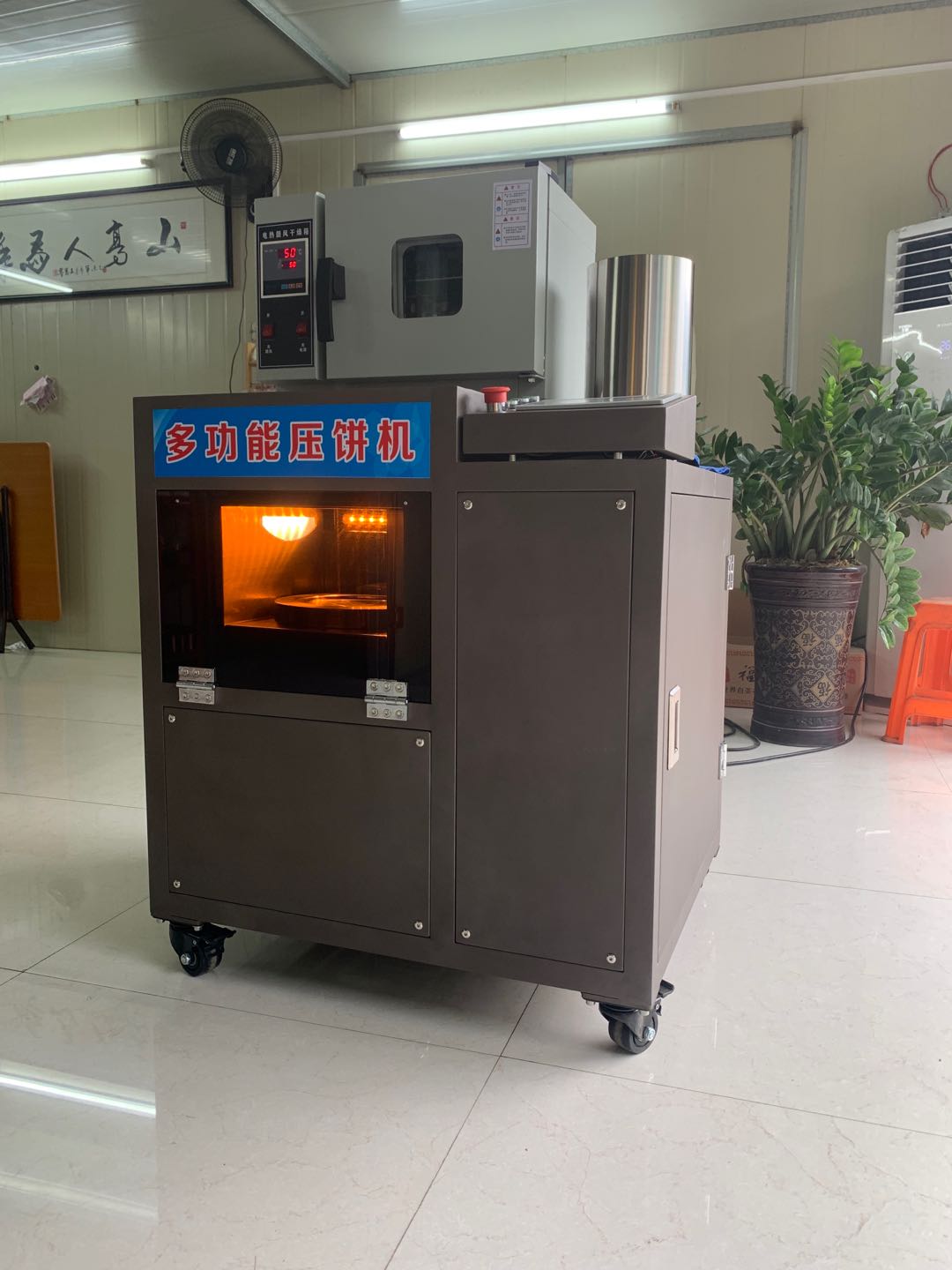

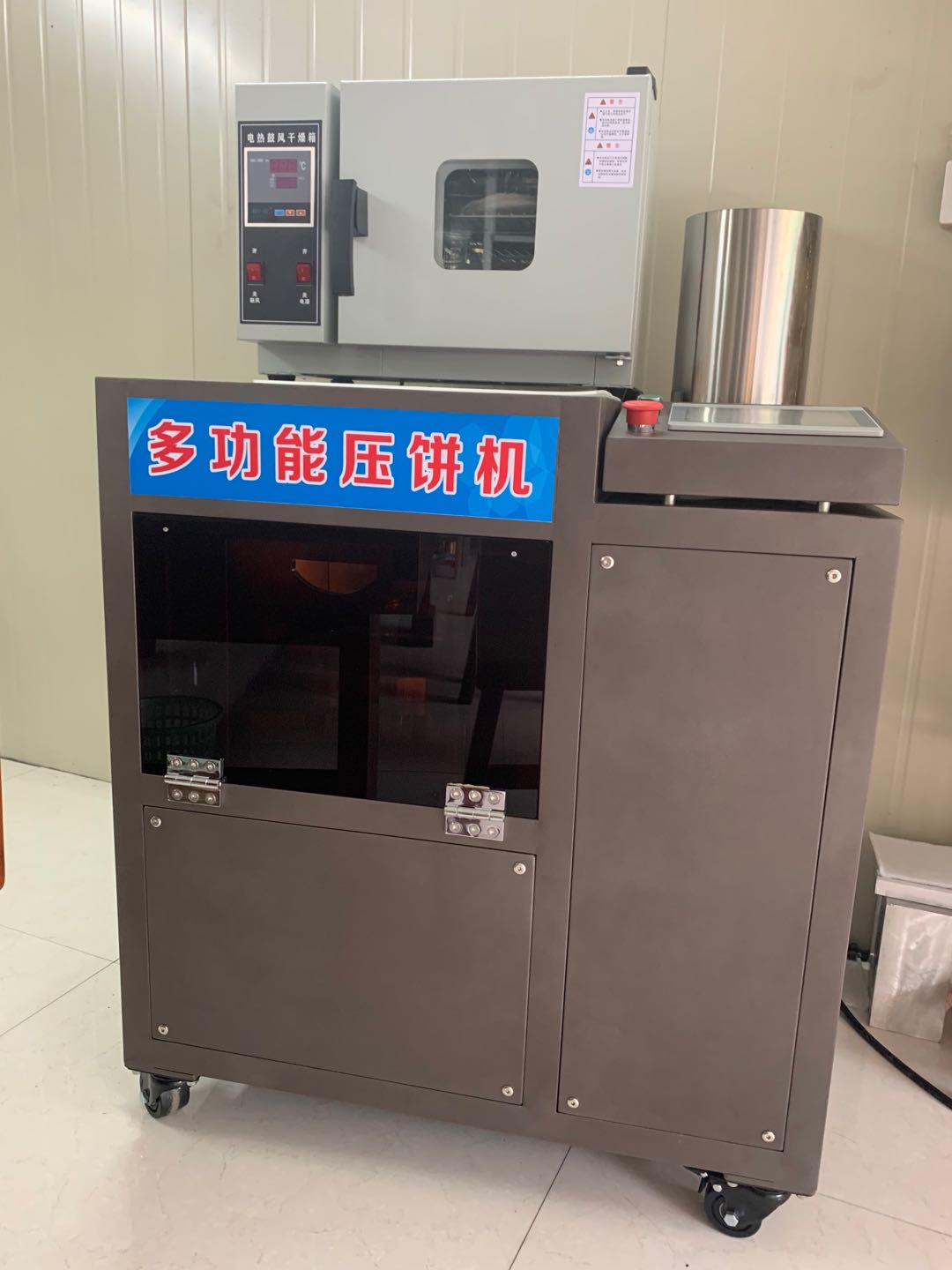

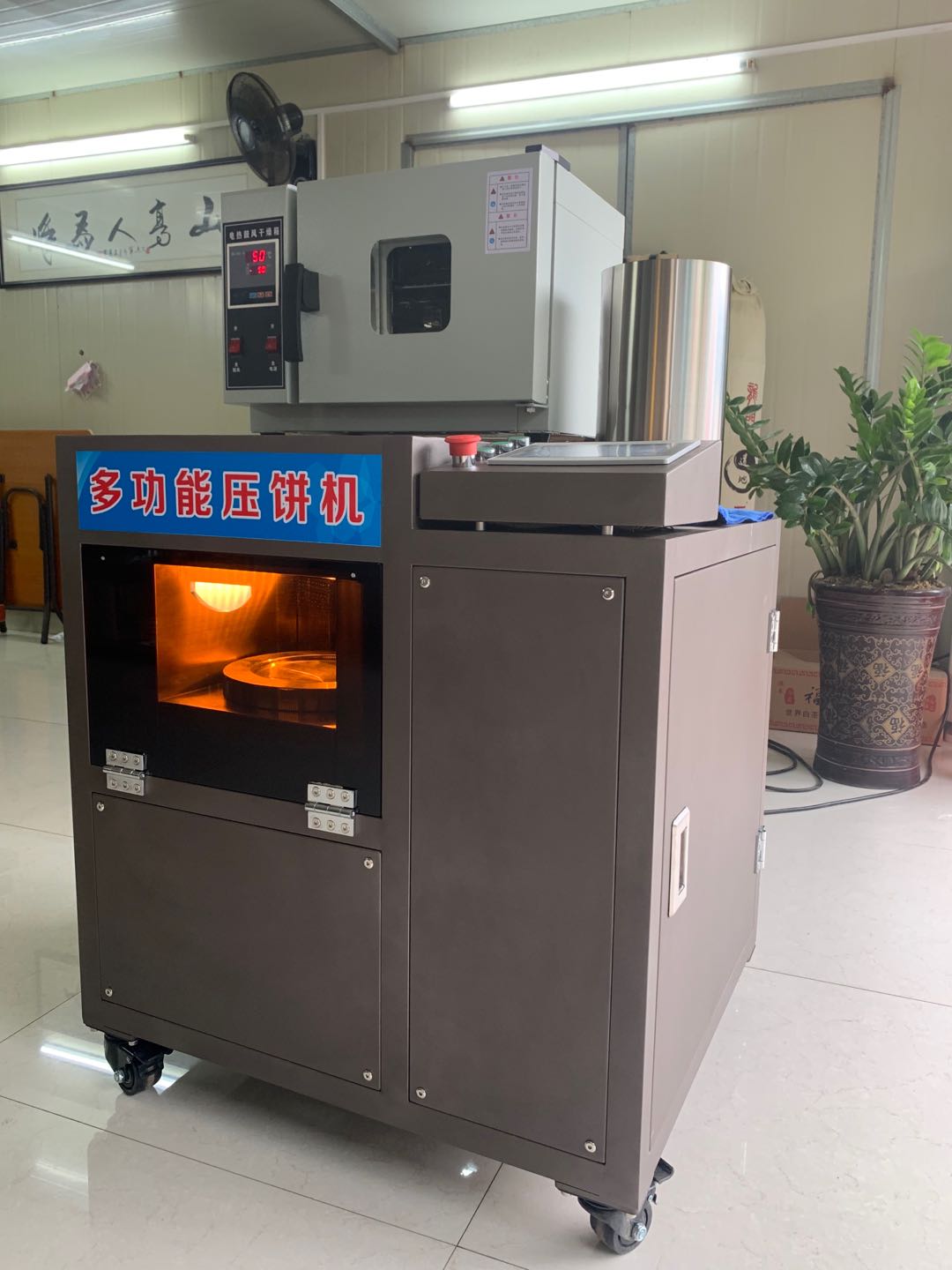

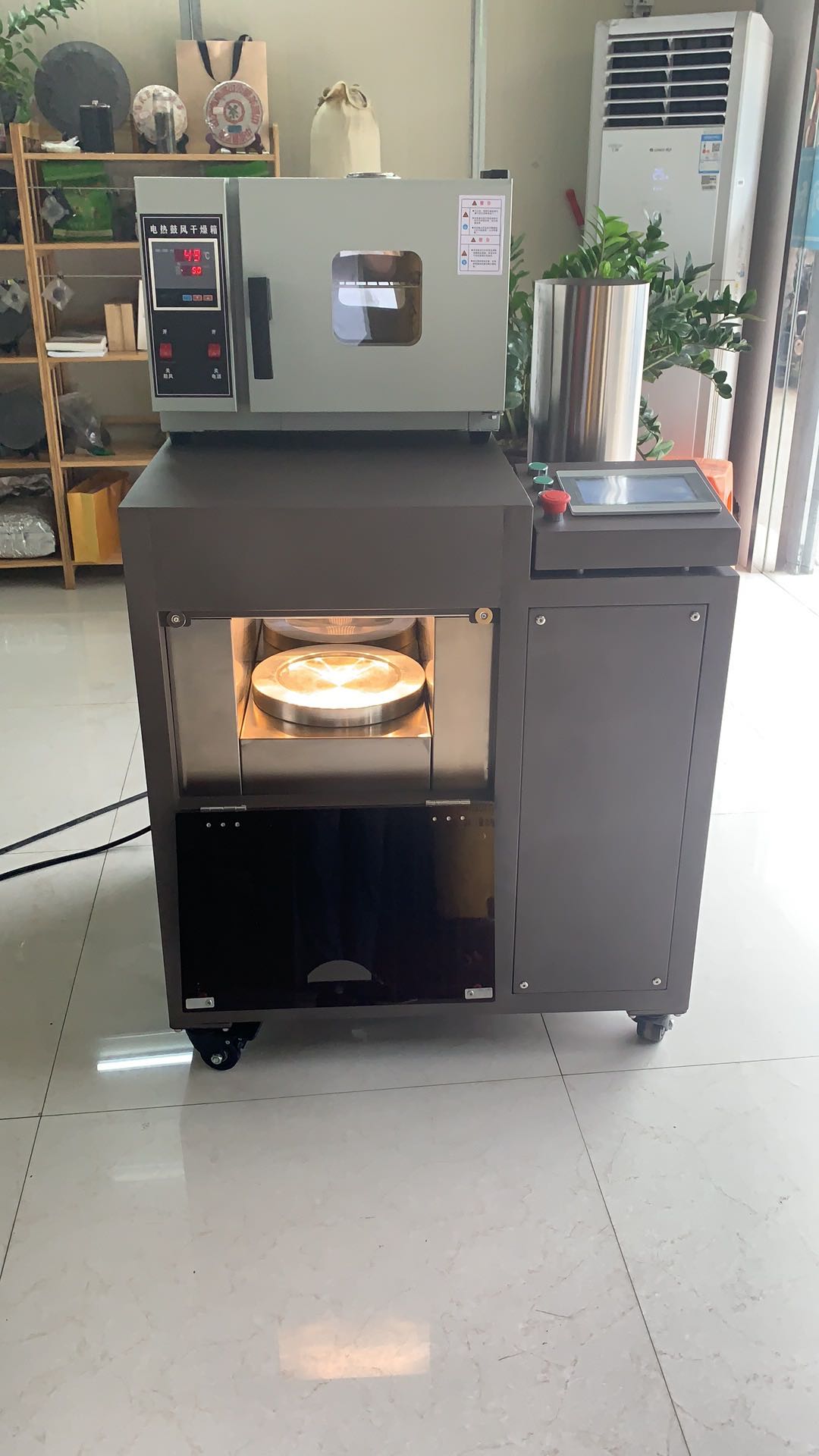

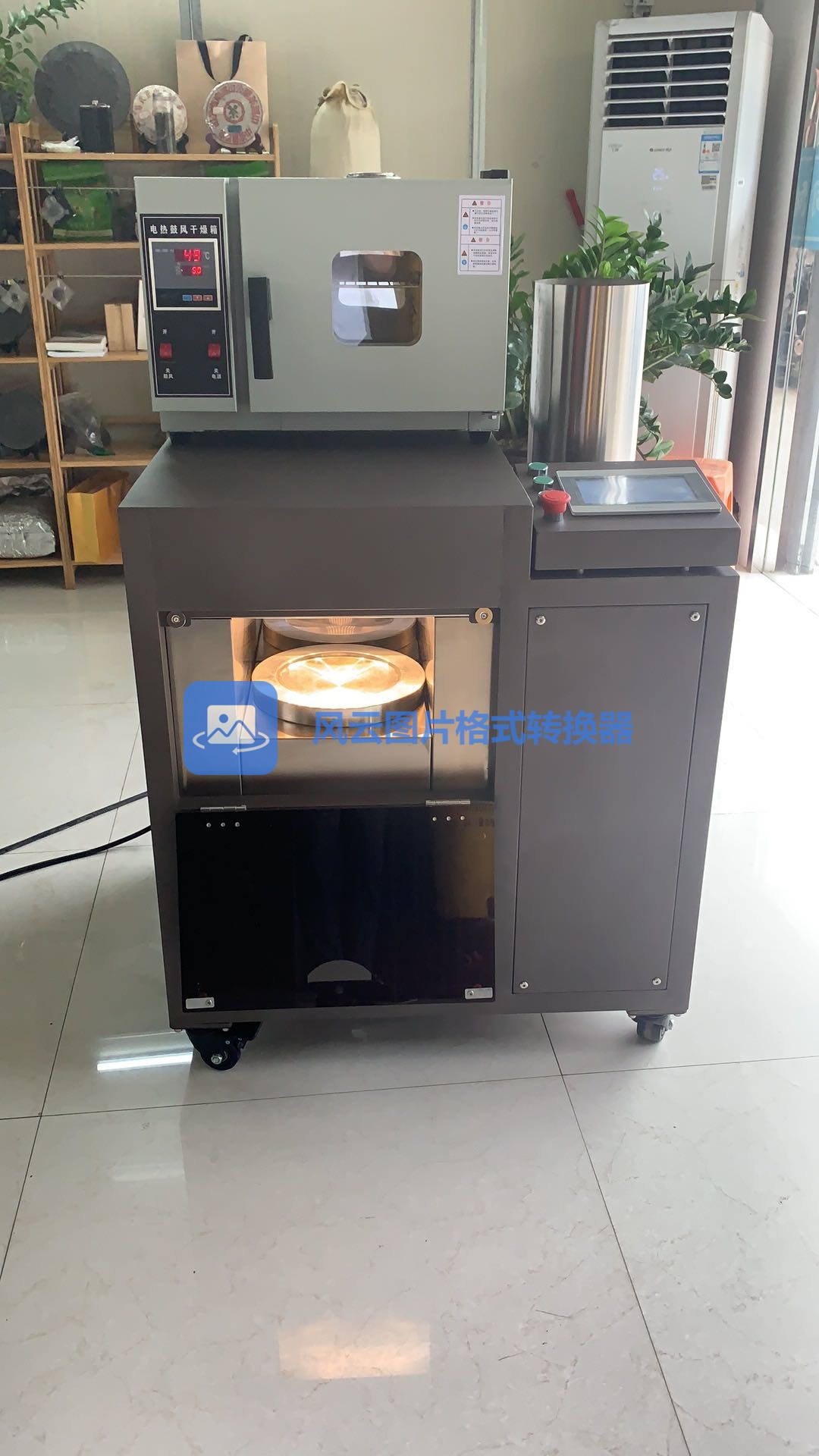

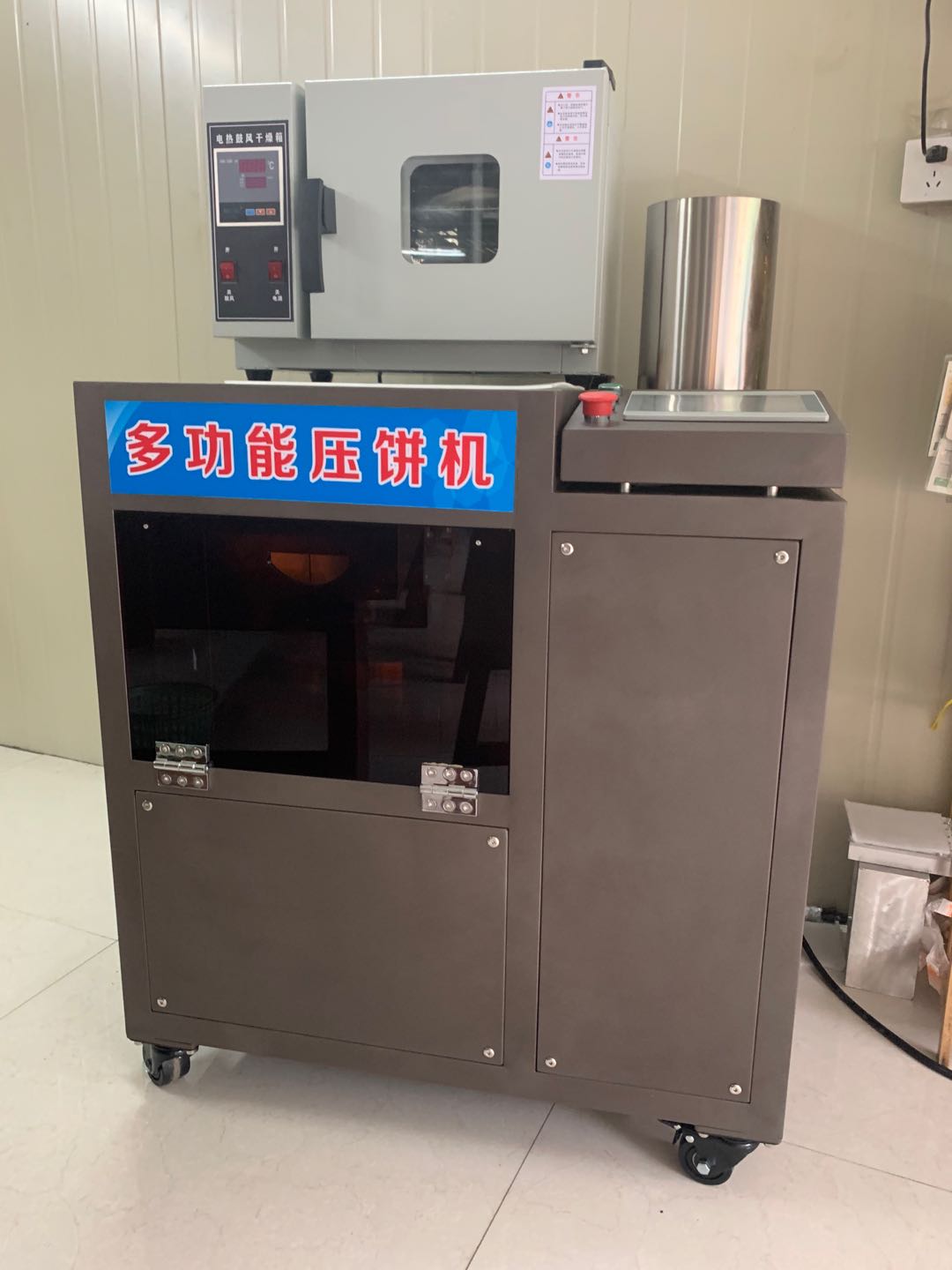

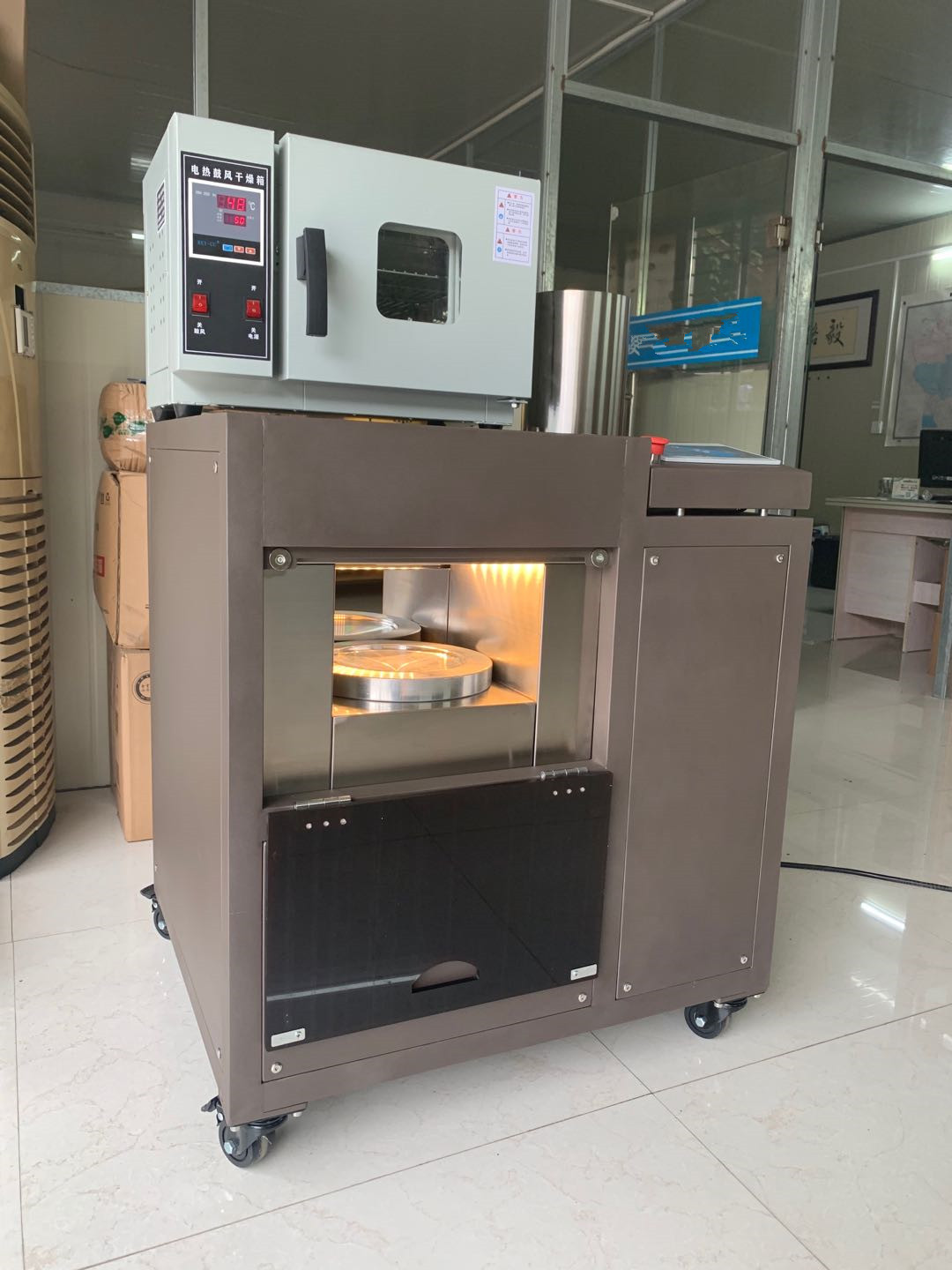

★小餅機外觀組件

四、操作前說明

1、打開右側倉門，人工提水加入水箱，也可用4分軟管接入自來水。

2、設備電纜接入空氣開關并檢查接入電源相系是否正確

① 按電源開關系統控制屏進入正常界面，

② 點擊液壓泵關閉按鍵啟動液壓泵（本窗口會顯示液壓泵已啟動），點擊功能,進入功能操作界面

③ 點擊手動按鍵，進入手動界面

④打開中間倉門，點擊屏幕壓縮缸下按鍵（連點5-8次）觀察液壓泵是否向下運行，沒有運行表示相系接入錯誤請把火線的1、3線進行調換，在進行調試；直至相系正確才能使用設備。

本設備為三相五線需外接單獨4P60A空氣開關，（三條火線一條零線一條地線，不可缺相，缺相直接燒電機）

五、 基本操作

㈠系統按建說明

1、屏幕按鍵說明

功      能：模塊化設置

左加料關閉：左下料 開啟/關閉

右加料關閉：右下料 開啟/關閉

清      料：清理壓餅倉物料

預 熱 模具：對模具進行加熱

液壓泵關閉：液壓泵 開啟/關閉

啟      動：設備運行

暫      停：運行完一個進程停止運行

急 停 復位：中止進程運行，恢復待機狀態

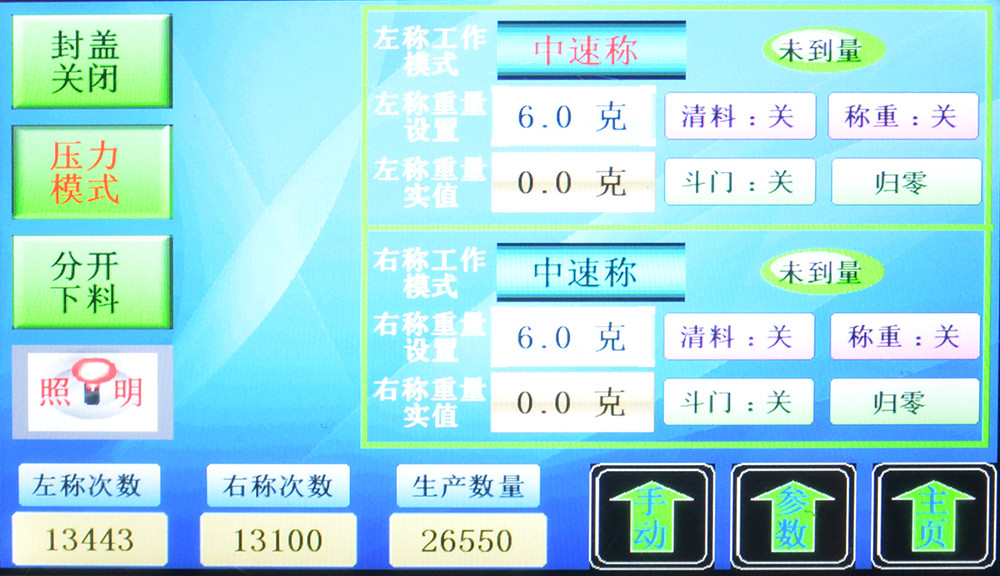

2、屏幕功能頁說明

㈢ 使用說明

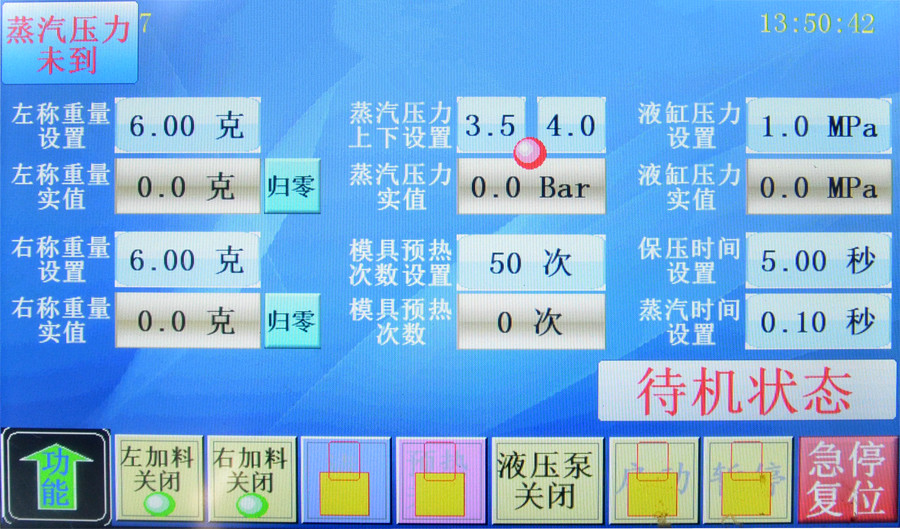

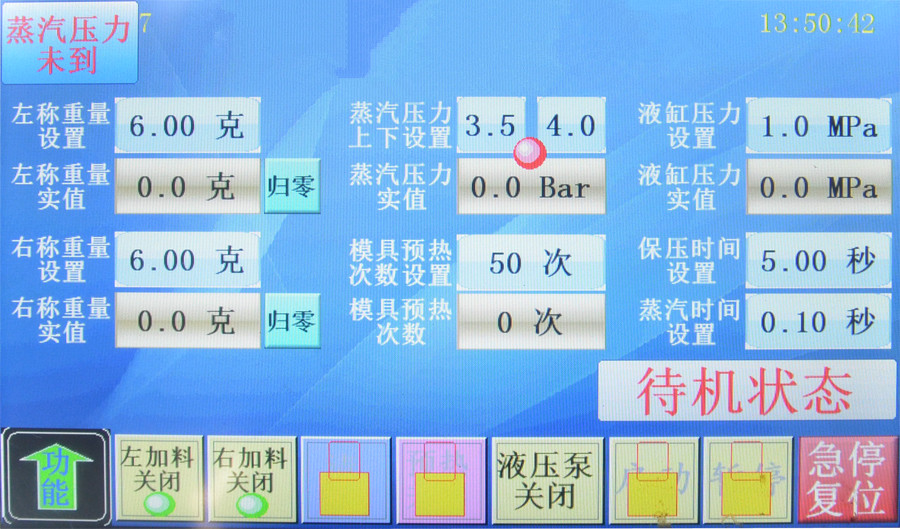

1、 打開進水閥對水箱進行充水（沒接進水時打開右邊側倉門手動對水箱進行加水），打開空氣開關，按設備電源開關系統屏進入工作界面，進入系統待機狀態（如上圖）

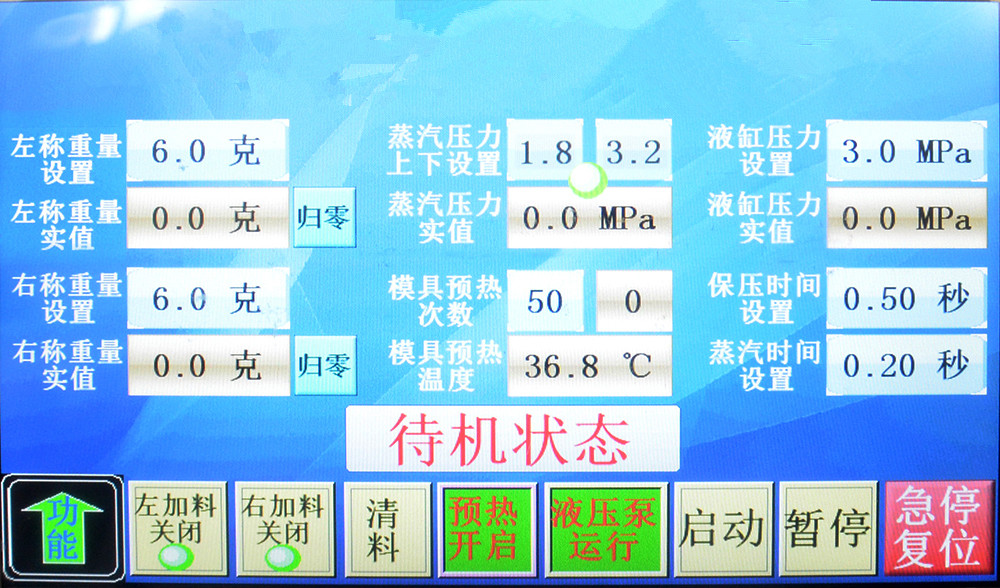

2、 等待設備預熱，當蒸汽加熱中的圖標消失，屏幕中間相應位置上的紅球變成綠球時（如下圖）。點擊液壓泵關閉鍵啟動液壓泵然后點擊預熱開啟進行50次模具預熱。

3、 預設參數，左稱重量設置，設置壓餅所需重量，右稱重量設置同理，蒸汽壓力上下設置默認為1.8-3.2兩個參數（注意這兩個數值不可設置成相同的數值否則設備無法正常工作，左邊的數值必需小于右邊的數值）, 模具預熱次數（默認50次）、液缸壓力設置（默認3Mpa）、保壓時間設置（默認0.50S）、蒸汽時間設置（默認0.20S）；根據原料的實際情況對默認數據進行上下調整以達到最佳效果。

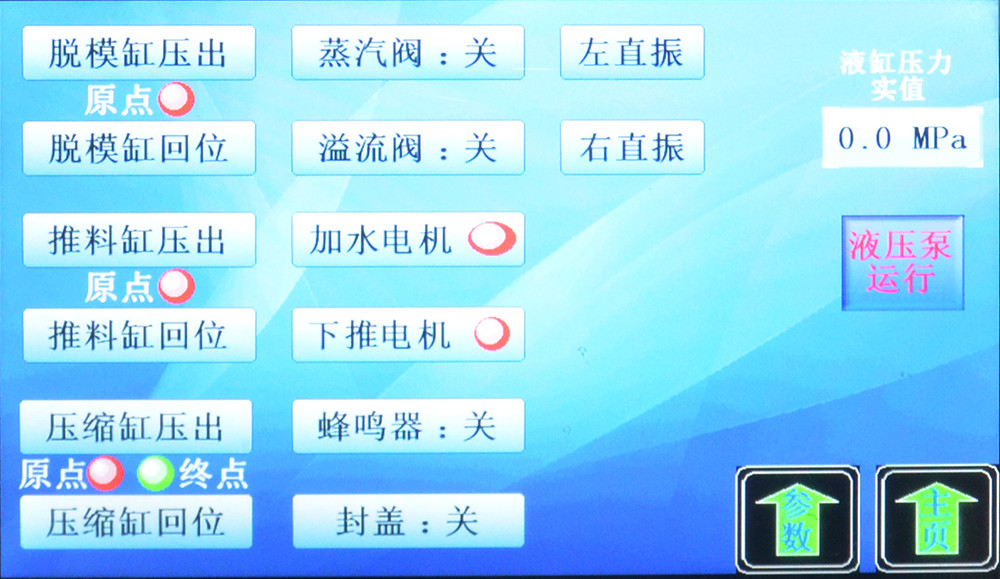

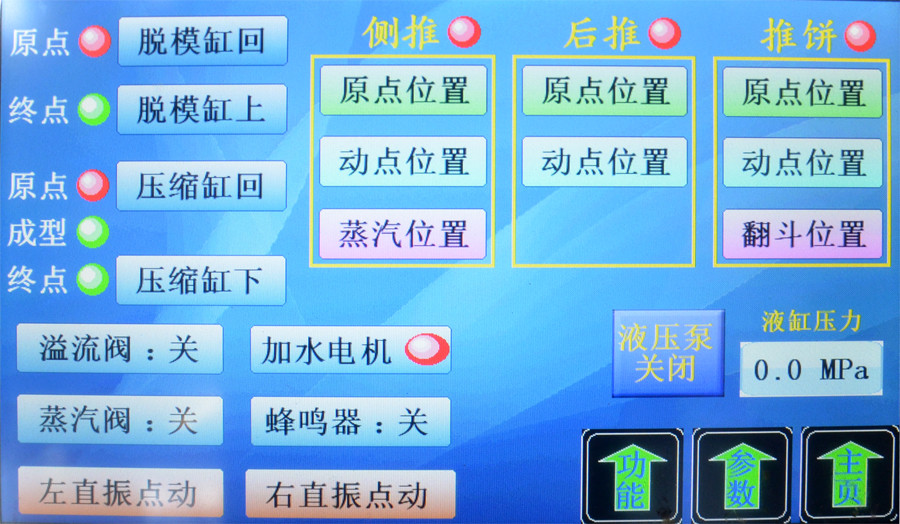

4、 點擊功能鍵進入功能界面點擊手動鍵進入手動畫面（如下圖）

點擊蒸汽閥：關，蒸汽室有蒸汽冒出后點擊蒸汽閥：開關閉蒸汽，完成此項操作后點擊右下角主頁鍵返回待機界面，開始放入原料。

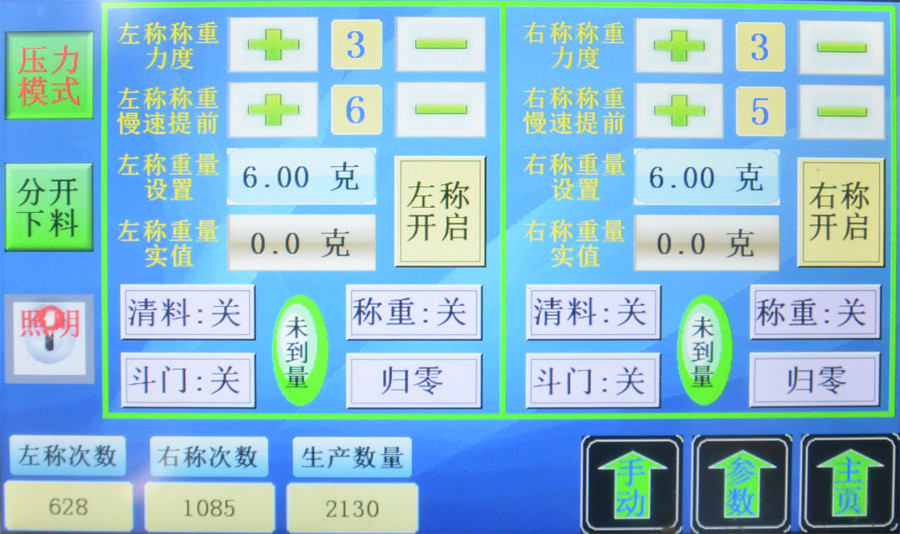

5、 選擇左右稱加料或是同時加料（默認兩稱輪流下料），點擊屏幕啟運鍵正式壓餅，如需兩種原料混合壓餅，進入功能界面如下圖，點擊分開下料，反回主頁面點擊啟動壓餅，在設備啟動壓餅根據茶餅的成型度對相應的參數值進行修改以達到最佳的茶餅成型 效果。

㈣ 保養與維護

每天使用完關閉電源請清潔設備內部茶粉塵及茶渣保持設備清潔，工作時間每4-5小時停半小時，2-3天蒸汽爐排水一次，設備在長時間不用時，關閉進水、排出水箱內的水同時排出蒸汽爐里的水。

六、故障與維修

注意：切勿自行更換電源線，避免發生危險；請勿自行修理壓餅機。

配件清單

下表為安裝保修卡用戶留存欄樣本，具體見安裝保修卡A聯，請您妥善保管安裝保修卡及本說明書

自動小茶餅壓餅機安裝保修卡

A聯
